罐下采样器

　　1、适用范围

　　罐下密闭采样，即从储罐中采样的样品流会返回至工艺管线中或流向排放管线，形成密闭回路，实现密闭采样。整个采样操作过程，不会有工艺介质暴露在空气中，造成人员伤害或环境污染。广泛应用于油品、化工品等介质储罐内不同液位的取样。

　　石油化工介质的组分对下游产品的品质影响非常大，对于燃料和化学品储存尤为重要，由于沉积或温度分层等因素，层间纯度和成分可能会发生变化，因此对储罐中各种介质的采样是质量控制中不可或缺的环节。然而石油化工品介质具有有毒有害、易燃易爆、易挥发等特点，因此采样工序必须满足环保、防火、防爆等规范的要求，同时需要保证采集的样品真实性强、准确性高、无残液/残气排放、采样工序无人身伤害等要求。针对罐下采样工况特点，同时吸收国外先进技术，贴合国内行业需求不断改进设计，我公司研发了HDC系列密闭取样器。

　　HDC系列密闭取样器满足GB/T4756-2015《石油液体手工取样法》、GB/T27867《石油液体管线自动取样法》、SH/T 0233-1992《液化石油气采样法》、《石油化工密闭采样安全要求》、《GB 31570-2015 石油炼制工业污染物排放标准》和《GB 31571- 2015 石油化学工业污染物排放标准》等标准规范要求。该系列密闭取样器从罐下采样的样品具有真实性强、准确性高等特点，同时采样过程全程密闭，不会有工艺介质暴露在空气中，造成人员伤害或环境污染。

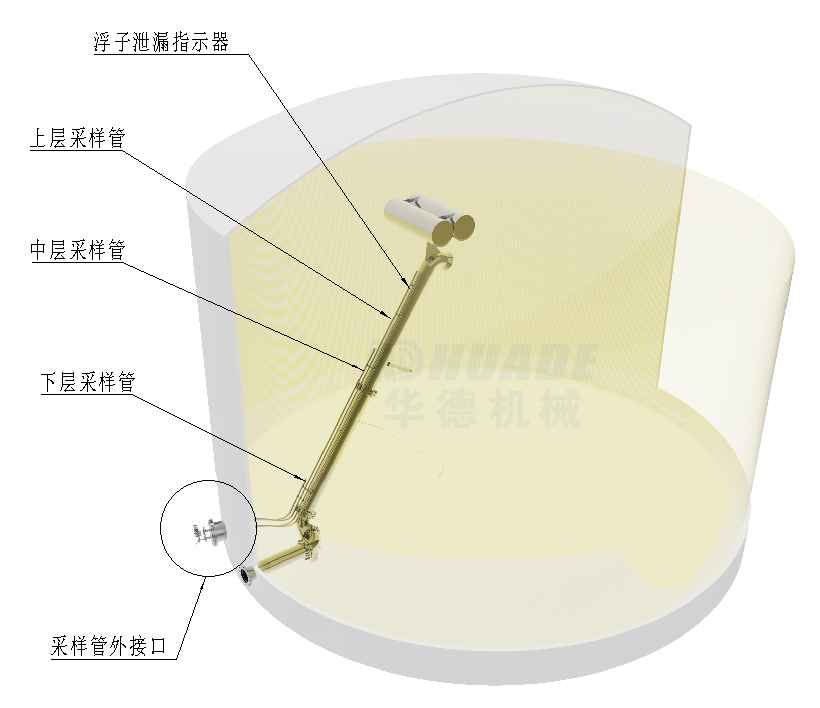

　　2、组成部分

　　罐下采样器根据介质工艺需求不同，大致分为采用箱体、罐内采样组、工艺管线等组成。

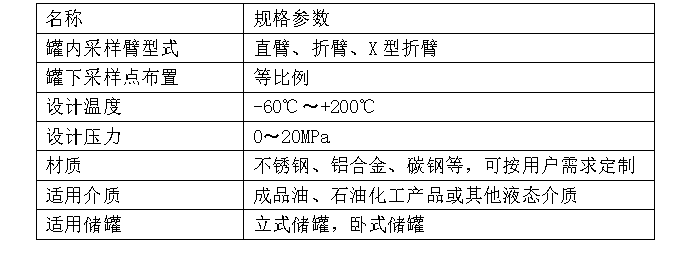

　　3、技术参数

　　4、性能特点

　　(1)罐内取样点按等比例设置，布置型式多样。可根据储罐与搭配的浮动吸油装置选用单臂、折臂型采样器，也可以独立设计选用直臂、折臂、X型折臂型式。

　　(2)采样箱体材质为碳钢喷塑、拉丝不锈钢，满足防腐防锈要求，结构布置合理。

　　(3)采样箱满足密闭型采样需求，内部管线布置合理，操作简便，。

　　(4)箱内采样管线与采样瓶采用标准快速接头连接，对接方便，互换性强。

　　(5)设有排空接口，确保取样成分准确，同时让采样后管线内残液安全排放。

　　(6)拓展功能性强，可根据采样需求，拓展伴热、保温、冷却、定量等功能。

　　5、可选功能

　　(1)定量：配有定量计量装置，保证取样量更加准确

　　(2)伴热：用于黏度较大、低温易凝结介质取样

　　(3)循环：采用残液可以返回储罐内，避免介质外排，确保环保无污染。

　　(4)冷却：用于高温介质的取样，确保采样后便于转运。

　　(5)吹扫：用于高粘度、有毒有害介质的取样后对其进行氮气吹扫。

　　(6)减压：用于高压气态介质的取样，确保降压采样，防止过压损坏取样设备管件。

　　(7)排凝：用于易凝结介质的采样。

　　(8)过滤：用于杂质较多的不纯净介质的取样，保证介质洁净度。
